Schaniere

I. Vorbereitung der Teile

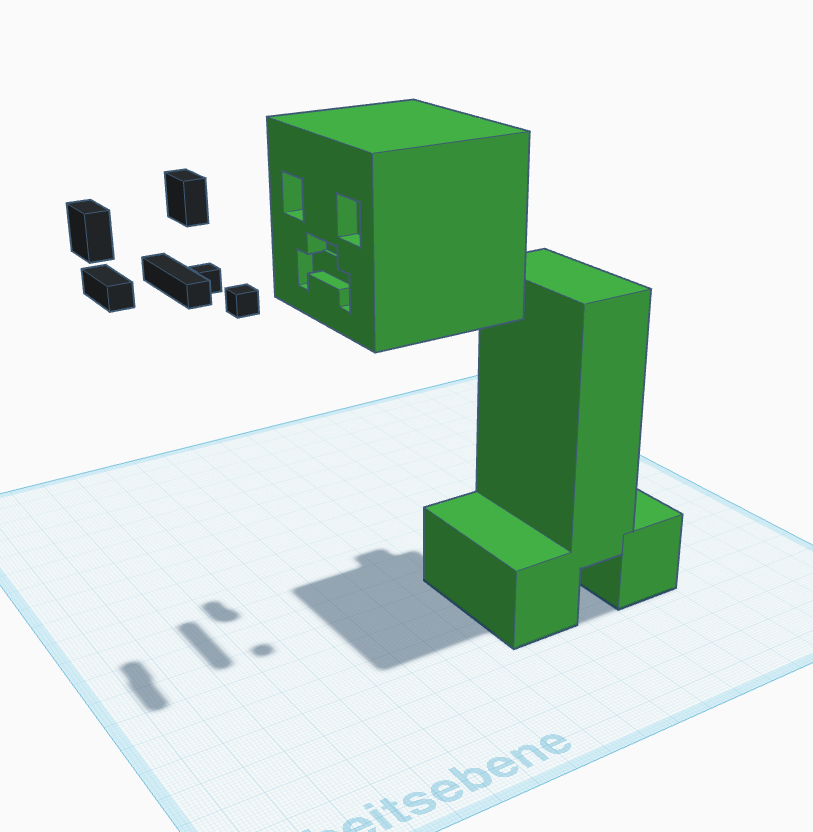

Nehmen wir an, wir wollen das Gelenk zwischen dem Körper (dem Oberteil) und dem Fuß (dem Unterteil) des Creepers konstruieren.

1. Körper (Gabel/Zinken):
   • Konstruieren Sie den Körper wie gewohnt (z.B. als Quader).
   • Definieren Sie den Bereich, in dem das Gelenk sitzen soll.
   • Erzeugen Sie zwei äußere Zinken (Gabel). Dazu entfernen Sie Material in der Mitte, indem Sie einen Hohlkörper (z.B. einen schmaleren Quader) verwenden und diesen mit dem Körper vereinigen.
2. Fuß (Zapfen/Mittelstück):
   • Konstruieren Sie den Fuß.
   • Der Gelenkbereich am Fuß sollte ein Mittelstück (Zapfen) sein, das genau zwischen die zwei Zinken des Körpers passt.

II. Die Gelenkbohrung (Das Loch)

Jetzt kommt der entscheidende Schritt: Das Loch für den Stift (Pin).

1. Bohrung im Körper (Zinken):
   • Platzieren Sie einen kleinen Zylinder als Hohlkörper (Bohrung) in der Mitte eines der beiden Zinken des Körpers.
   • Wichtig: Der Zylinder muss durch beide Zinken des Körpers gehen und zentriert sein.
   • Vereinigen Sie den Zylinder mit dem Körper. Jetzt hat der Körper zwei Löcher.
2. Bohrung im Fuß (Zapfen):
   • Platzieren Sie einen zweiten, identischen Zylinder als Hohlkörper (Bohrung) im Mittelstück des Fußes (Zapfen).
   • Wichtig: Der Zylinder muss exakt auf derselben Höhe und derselben Achse liegen wie die Löcher im Körper. Nutzen Sie die Ausrichten-Funktion von Tinkercad!
   • Vereinigen Sie den Zylinder mit dem Fuß. Jetzt hat der Fuß ein Loch.

III. Der Stift (Pin) und die Toleranz

Das Gelenk funktioniert nur, wenn die Teile nicht verkleben. Hier kommt die Spieltoleranz ins Spiel.

1. Die Toleranz anpassen:
   • Der Zapfen (Mittelstück des Fußes) muss in die Gabel (Zinken des Körpers) passen. Machen Sie den Zapfen ca. $0,2 \text{ mm}$ bis $0,4 \text{ mm}$ schmaler als den Abstand zwischen den Zinken.
   • Der Stift (Pin): Dies ist das letzte Teil, das die Verbindung hält.
     • Der Stift kann separat gedruckt werden. Er ist ein vollständiger Zylinder.
     • Wenn Ihre Bohrung (Loch) einen Durchmesser von z.B. $3 \text{ mm}$ hatte, machen Sie den Stift nur $2,8 \text{ mm}$ (oder $2,9 \text{ mm}$) im Durchmesser.

Toleranzregel: Loch muss immer größer sein als der Stift/Zapfen!

IV. Der Zusammenbau (Gedrucktes Modell)

1. Drucken Sie die drei Teile: Körper, Fuß, und Stift.
2. Führen Sie den Zapfen des Fußes zwischen die Zinken des Körpers.
3. Stecken Sie den Stift durch die Löcher des Körpers und des Fußes, um die Teile zu fixieren.

---

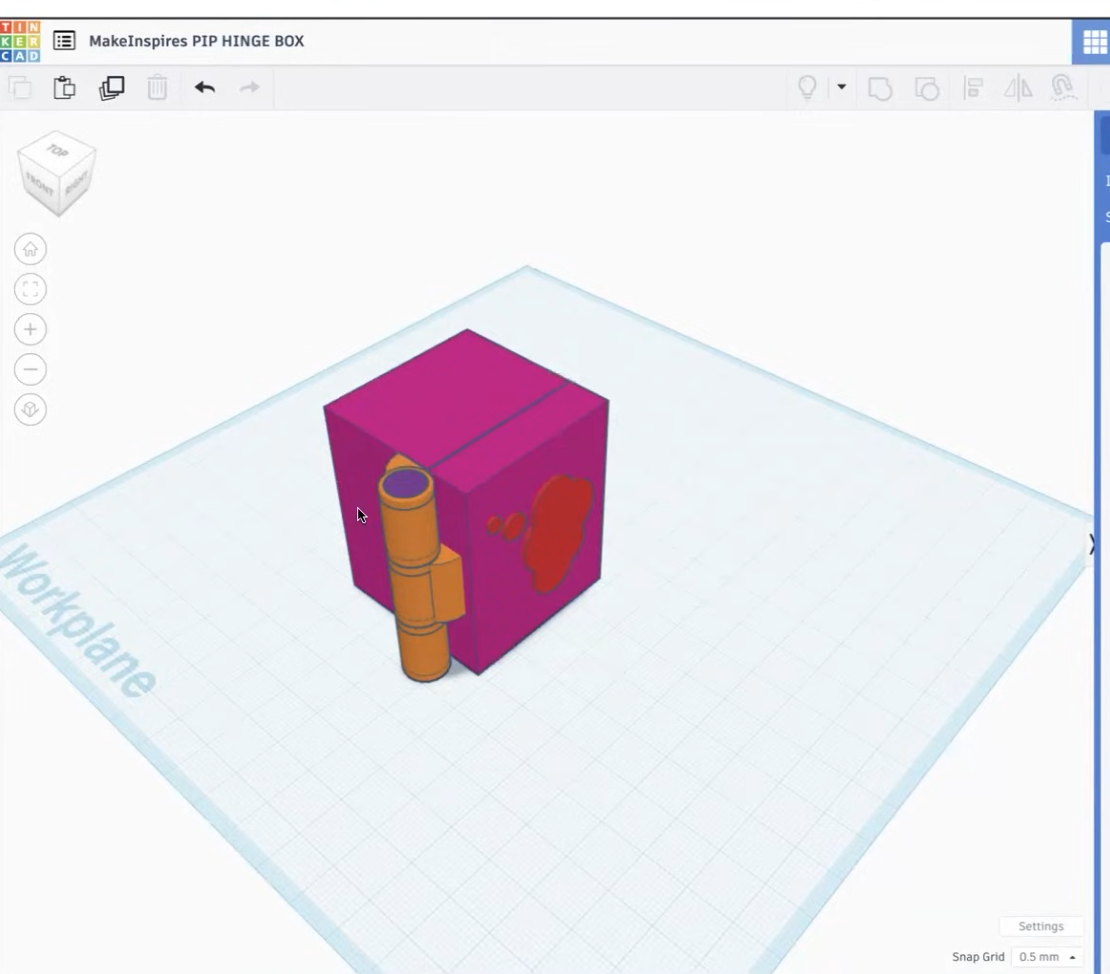

Oder Videoanleitung
