Hallo Kinder!
Der folgende Grundriss soll in SketchUp gezeichnet werden um dem Bauherren eine bessere Vorstellung von seinem neuen Zuhause zu geben.
Beachtet auch die Tabelle mit den zusätzlichen Maßen.
Der Abstand vom Fenster zum Boden steht z.B. nicht in der Zeichnung.
Beispiel Fenster: Dieses Doppelfenster ist 2 m breit und 1,35 m hoch. Diese Information findest du auch nochmal in der folgenden Tabelle.
Beispiel Tür: Diese Tür ist 89,5 cm breit.
Der Abstand nach links ist 90,3 cm.
Der Abstand nach rechts ist 90,2 cm.
Beispiele Umrechnungen:
364 = 36,4 cm
903=90,3cm
4.437= 4 m 43 cm 7 mm oder 443,7 cm
2.216 = 2 m 21 cm 6 mm oder 221,6 cm
5.097 = 509,7 cm
6.271 = 627,1 cm
Die Tabelle mit wichtigen Maßen
| Höhe | Breite | Abstand zum Boden | Dicke | |
| Außenwand | 240 | 36,4 oder 36,5 | ||
| Innenwand | 240 | 13,7 | ||
| Außentür | 190 | 110 | ||
| Innentür | 190 | 89,5 | ||
| Fenster doppelt | 135 | 200 | 80 | |
| Fenster einfach | 135 | 70 | 80 | |
| Fenster bodentief | 222 | 308 oder 320 | 10 | |
| Fenster Bad I/II | 135 | 70 | 80 | |
| Fenster Arbeitsz. | 135 | 100 | 80 |

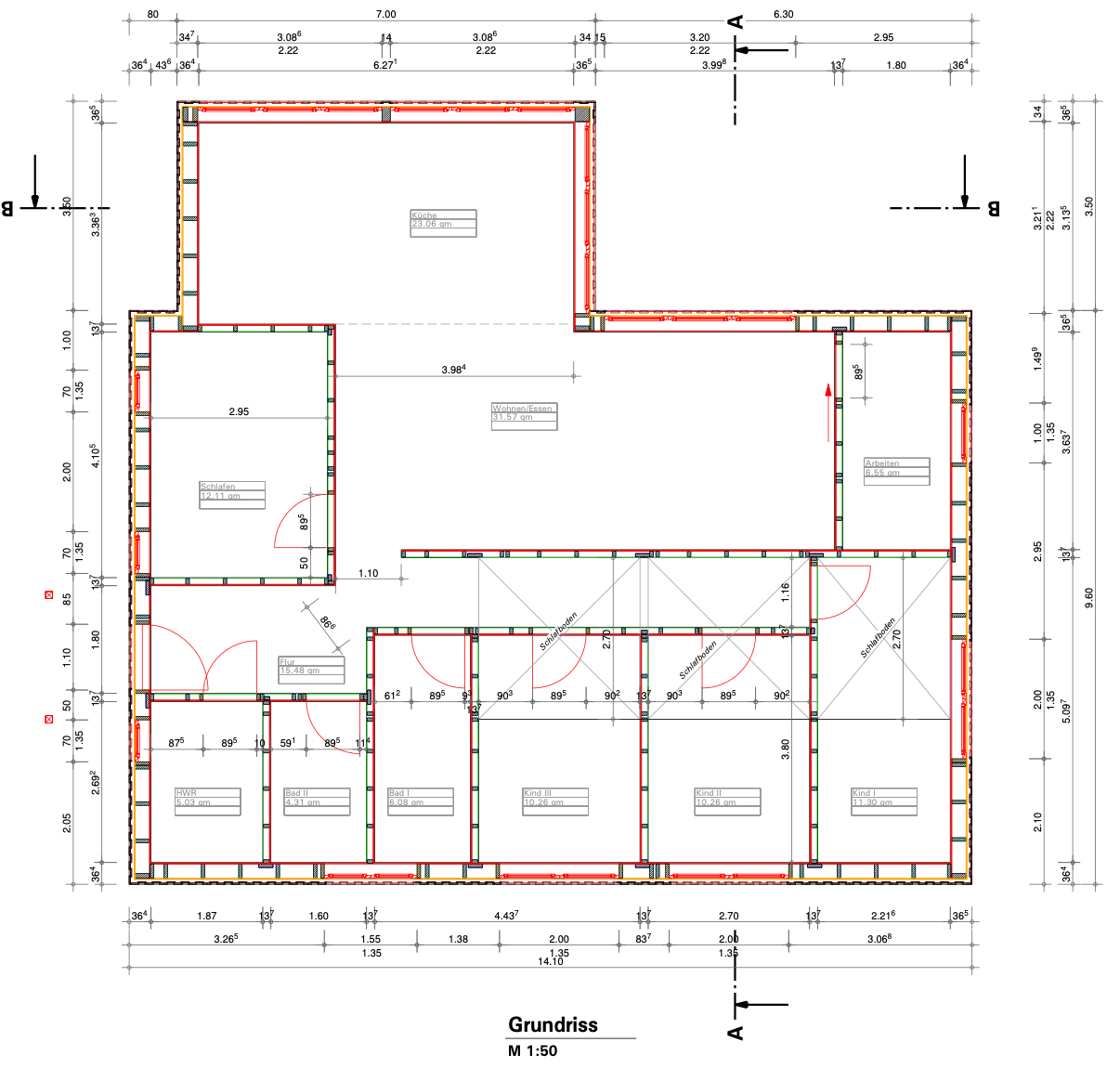

LOS GEHTS! Der Bauplan

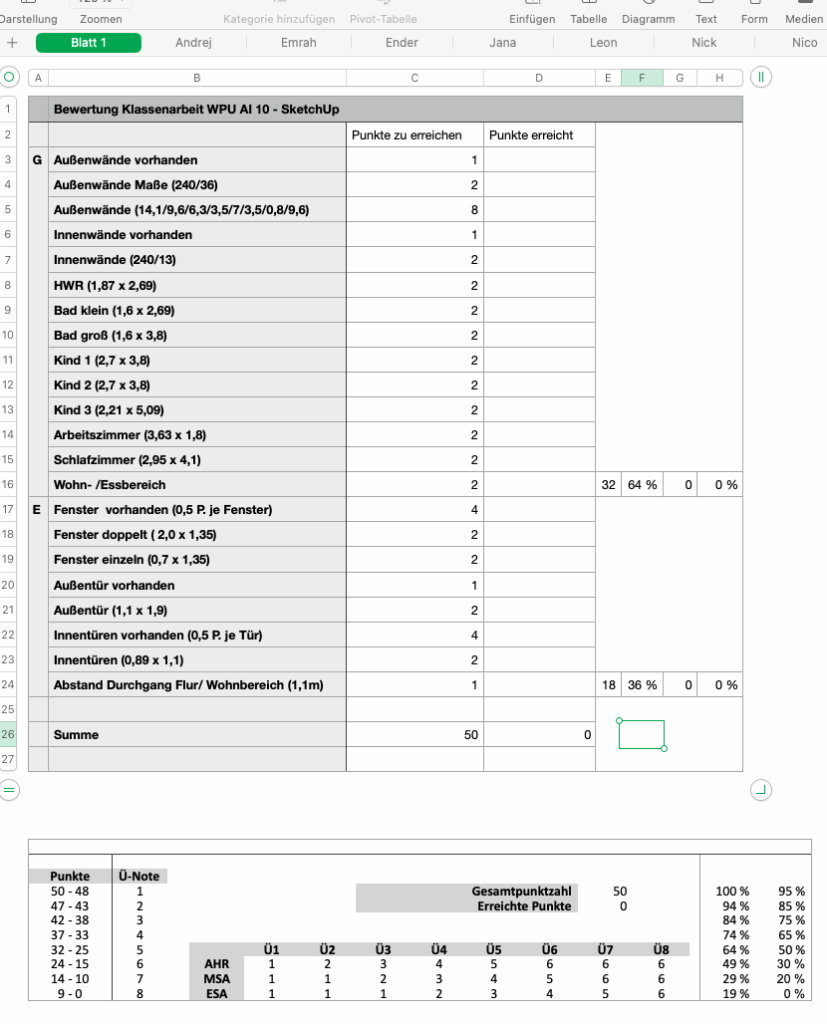

Für dich zur Info, die Bewertung
