Aufgabe 1
Skizze
Schreibe deinen Namen auf das Blatt.
Erstelle die Skizze des Objektes auf dem Papier.
Teile das Blatt in fünf Flächen auf.
Beschrifte mit oben, vorne, seitlich, unten und schräg.
Skizziere das Objekt.
Trage die Maße ein (mm).
Fusion
Konstruiere das Objekt.

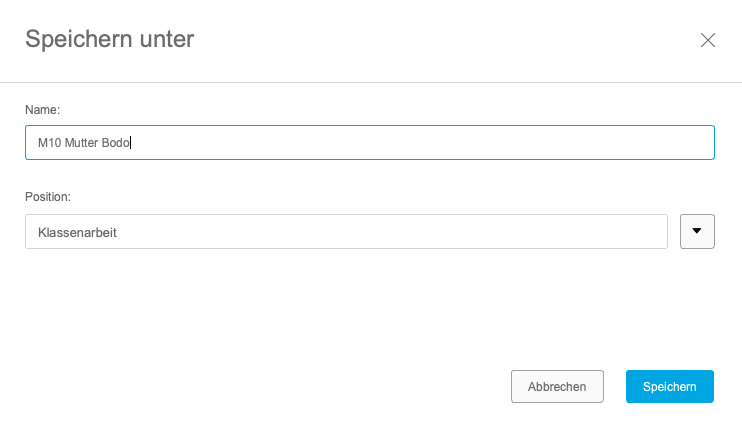

Speicher deine Konstruktion

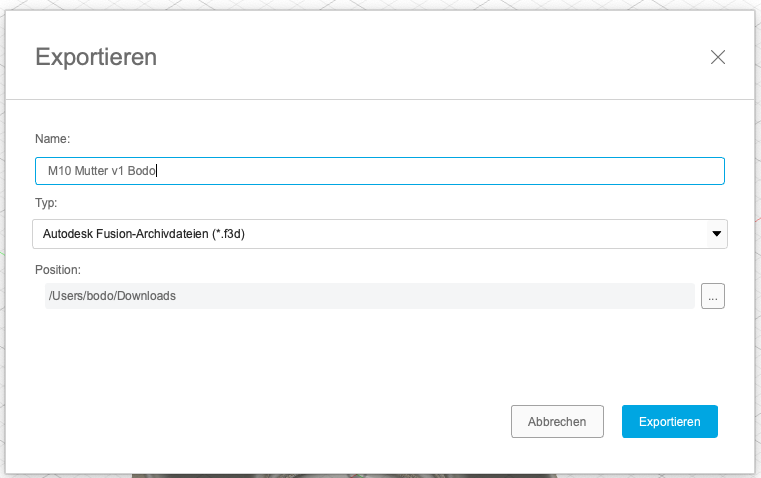

Exportiere deine Konstruktion
Lade diese Datei über das Aufgabenmodul (Iserv) hoch.
Aufgabe: Fusion KA erweitert
Technische Zeichnung
Erstelle die technische Zeichnung deiner Konstruktion.
Beachte: DIN A4, nur sichtbare Kanten, vier Ansichten (oben, vorne, seitlich, schräg)
Erstelle die Bemaßungen.

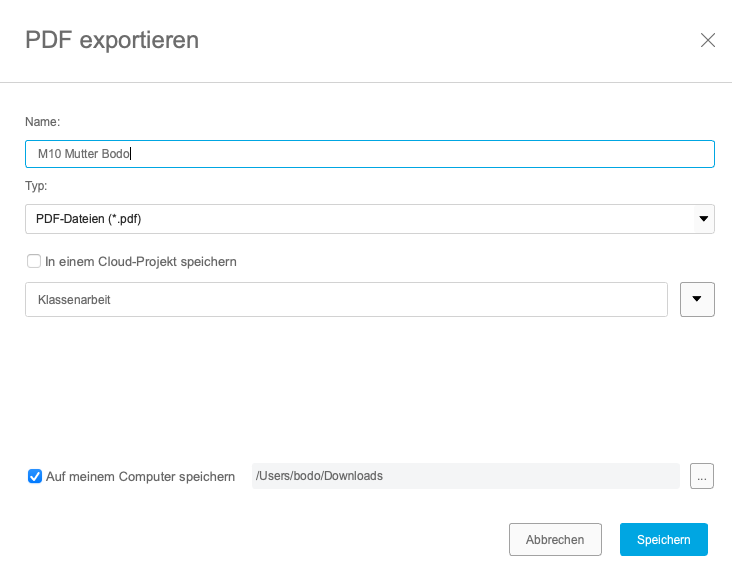

Exportiere deinen Plan als PDF.

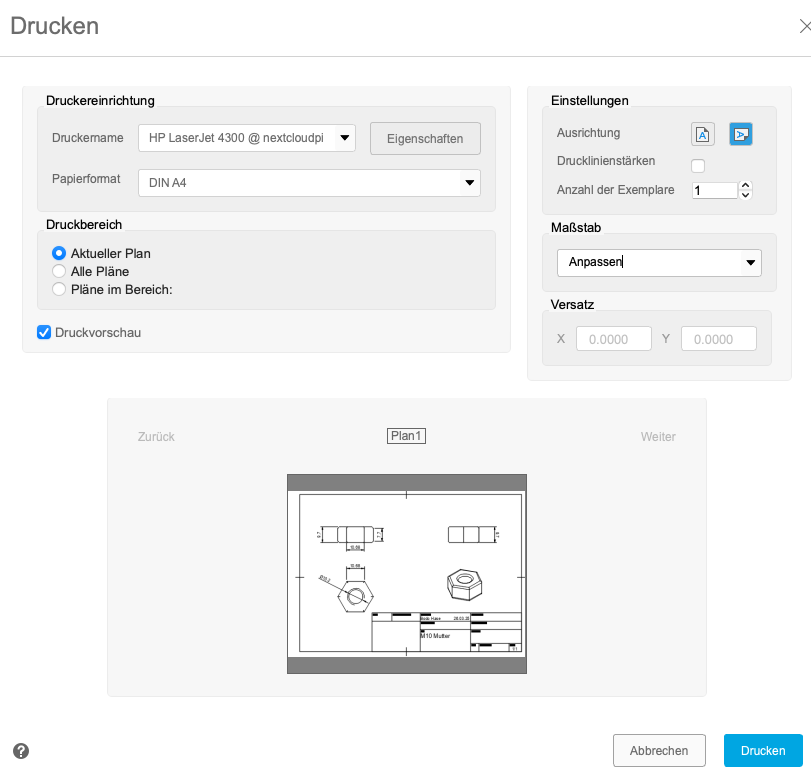

Drucke deinen Plan aus ( Drucker PC R-EG).
Plan am Ende der Stunde abgeben.
Aufgabe 2
Skizze
Erstelle die Skizze des Objektes auf dem Papier.
Teile das Blatt in vier Flächen auf.
Beschrifte mit oben, vorne, seitlich und schräg.
Skizziere das Objekt.
Trage die Maße ein (mm).
Fusion
Konstruiere das Objekt.
Speicher deine Konstruktion.

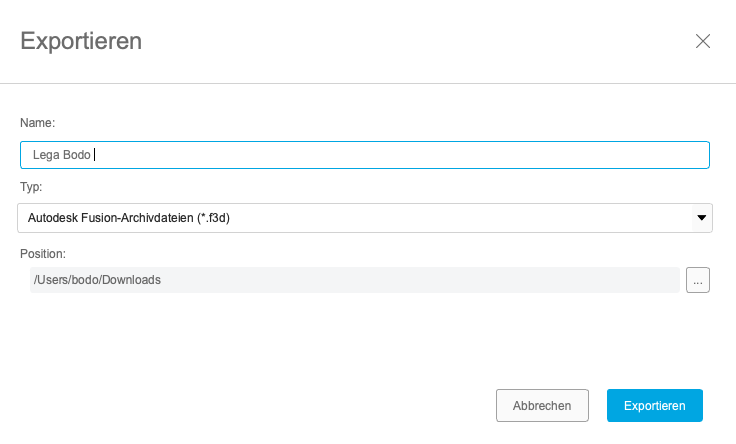

Exportiere deine Konstruktion
Lade diese Datei über das Aufgabenmodul (Iserv) hoch.
Aufgabe: Fusion KA erweitert
Technische Zeichnung
Erstelle die technische Zeichnung deiner Konstruktion.
Beachte: DIN A4, nur sichtbare Kanten, vier Ansichten (oben, vorne, seitlich, schräg)
Erstelle die Bemaßungen.

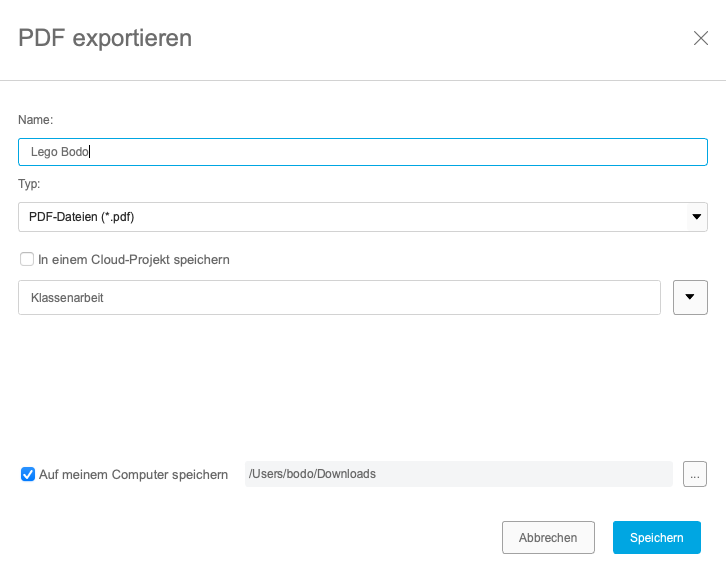

Exportiere deinen Plan als PDF.
Drucke deinen Plan aus ( Drucker PC R-EG).
Plan am Ende der Stunde abgeben.
